उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | BAXIT |
मॉडल संख्या: | बीएक्सटी-6000जी |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | usd2350-2369 |
पैकेजिंग विवरण: | रिसीवर 595 * 136 * 238 मिमी ट्रांसमीटर 348 * 228 * 84 मिमी |
प्रसव के समय: | 3-7 कार्य दिवस |
भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 5000/यूनिट |
गहराई का पता लगाना: | 6 | कार्य आवृत्ति: | 512K、1K 33K、83K |
---|---|---|---|
पोजिशनिंग सटीकता: | प्लस या माइनस 5% की गहराई (आसन्न पाइपलाइनों से कोई हस्तक्षेप नहीं) | काम प्रणाली: | पीक वैल्यू मेथड/ट्रफ वैल्यू मेथड/चौड़ाई पीक/पीक एरो मेथड |
डिटेक्शन मोड: | प्रत्यक्ष कनेक्शन विधि/क्लैंप विधि प्रेरण विधि | ||
हाई लाइट: | अंडरग्राउंड लाइन केबल डिटेक्टर,6 मीटर वायर लाइन केबल डिटेक्टर,इंडक्शन अंडरग्राउंड लाइन डिटेक्टर: |
बैक्सिट पाइप डिटेक्टर
संक्षिप्त परिचय:
भूमिगत पाइपलाइन डिटेक्टर
यह उपकरण भूमिगत नल के पानी के पाइप, धातु के पाइप और केबल की स्थिति, हड़ताल और गहराई का जल्दी और सटीक रूप से पता लगा सकता है, और स्टील पाइप के क्षरण के नुकसान की स्थिति और आकार का पता लगा सकता है।
यह जल कंपनी, गैस कंपनी, रेलवे संचार, औद्योगिक और खनन, बुनियादी ढांचा इकाइयों को बदलने, बनाए रखने और भूमिगत पाइपलाइनों का सर्वेक्षण करने के लिए आवश्यक उपकरणों में से एक है।
भूमिगत पाइपलाइन डिटेक्टर का कार्य सिद्धांत:
कार्य सिद्धांत: यह उपकरण डिजिटल फ़िल्टरिंग, वायरलेस रिसेप्शन, सॉफ्टवेयर नियंत्रण और उच्च तकनीक वाले उत्पादों के डिजाइन के साथ संयुक्त संचरण प्रक्रिया में विद्युत चुम्बकीय तरंग के प्रतिबिंब सिद्धांत और विद्युत चुम्बकीय प्रेरण सिद्धांत पर आधारित है।
इलेक्ट्रोमैग्नेटिक इंडक्शन: मूल कार्य सिद्धांत यह है कि ट्रांसमीटर द्वारा इलेक्ट्रोमैग्नेटिक तरंगें उत्पन्न होती हैं और सिग्नल विभिन्न ट्रांसमिशन लिंक के माध्यम से पता लगाए गए भूमिगत धातु केबल्स को प्रेषित होते हैं।भूमिगत धातु केबल्स विद्युत चुम्बकीय तरंगों को समझने के बाद, भूमिगत केबल्स की सतह पर प्रेरित धारा उत्पन्न होगी, और प्रेरित धारा केबल्स के साथ दूर तक फैल जाएगी। वर्तमान संचरण की प्रक्रिया में, और भूमिगत केबल्स विकिरण द्वारा जमीन पर विद्युत चुम्बकीय तरंग, ताकि जमीन पर स्थानीय केबल डिटेक्टर रिसीवर का पता लगाया जा सके, भूमिगत केबलों में जमीन के ऊपर विद्युत चुम्बकीय तरंग संकेत प्राप्त होता है, विद्युत चुम्बकीय तरंगों के प्राप्त संकेत शक्ति परिवर्तन के माध्यम से भूमिगत केबलों और दिशाओं की स्थिति को अलग कर सकता है।
सिद्धांत निम्नलिखित परिस्थितियों में काम करता है: सबसे पहले, एक संकेत स्रोत होना चाहिए जो बिजली को संचारित करने के लिए सुसज्जित एक लाइन में विद्युत प्रवाह उत्पन्न करने के लिए पर्याप्त विद्युत ऊर्जा का उत्सर्जन करता है, और वर्तमान प्रवाह के रूप में, यह इसके चारों ओर एक चुंबकीय क्षेत्र बनाता है। दूसरा , एक सर्किट होना आवश्यक है जो चुंबकीय क्षेत्र प्राप्त कर सके और विद्युत संकेतों के रूप में चुंबकीय क्षेत्र की बदलती प्रक्रिया को प्रदर्शित कर सके।
भूमिगत पाइपलाइन डिटेक्टर को दो मुख्य भागों में बांटा गया है, ट्रांसमीटर और रिसीवर

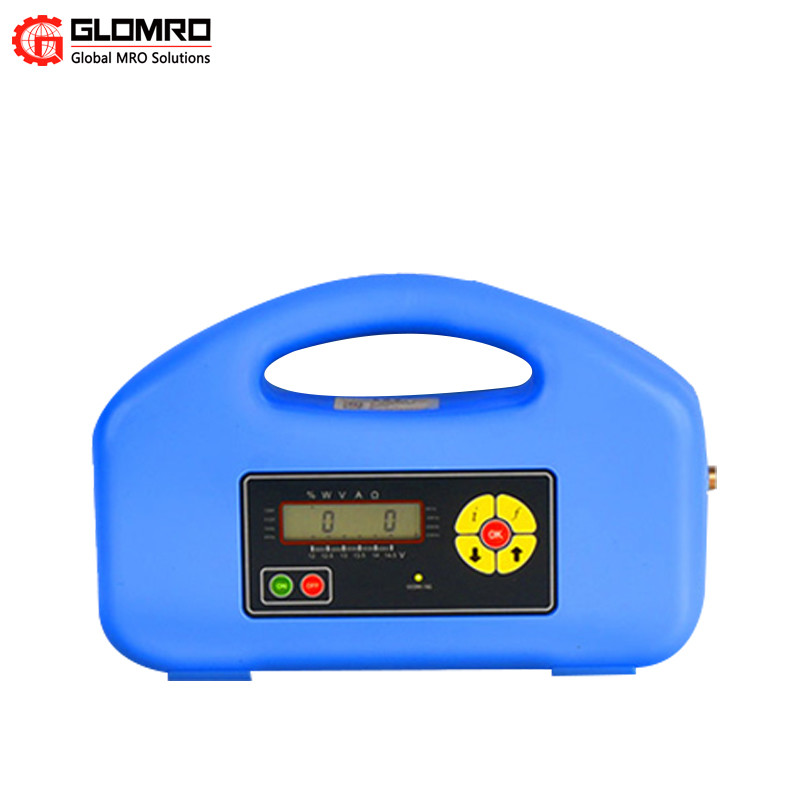

ट्रांसमीटर:
मशीन एक बहु-आवृत्ति उच्च-शक्ति ट्रांसमीटर है जिसमें निरंतर बिजली उत्पादन होता है, जो स्वचालित रूप से बाहरी भार से मेल खाता है। सुनिश्चित करें कि मशीन सबसे अच्छी स्थिति में काम करती है।
एफएफ फॉल्ट डिटेक्शन फ्रीक्वेंसी के साथ, रूटिंग ट्रैकिंग सिग्नल और फॉल्ट लोकेशन सिग्नल एक साथ भेजे जा सकते हैं
बाहरी प्रतिरोध, बाहरी खतरनाक वोल्टेज चेतावनी का पता लगा सकते हैं।
बड़ी क्षमता लिथियम बैटरी बिजली की आपूर्ति, पूरे लोड पर 8 घंटे काम कर सकती है।
रिसीवर:
मशीन एक बहु-आवृत्ति उच्च-शक्ति ट्रांसमीटर है जिसमें निरंतर बिजली उत्पादन होता है, जो स्वचालित रूप से बाहरी भार से मेल खाता है। सुनिश्चित करें कि मशीन सबसे अच्छी स्थिति में काम करती है।
एफएफ फॉल्ट डिटेक्शन फ्रीक्वेंसी के साथ, रूटिंग ट्रैकिंग सिग्नल और फॉल्ट लोकेशन सिग्नल एक साथ भेजे जा सकते हैं
बाहरी प्रतिरोध, बाहरी खतरनाक वोल्टेज चेतावनी का पता लगा सकते हैं।
तीन सिग्नल ट्रांसमिटिंग मोड (डायरेक्ट कनेक्शन मेथड, कपलिंग मेथड, इंडक्शन मेथड)
स्वचालित लोड समायोजन
आउटपुट पावर को समायोजित, प्रतिरोध, मध्यम, उच्च ग्रेड, पूर्ण ग्रेड चार गियर किया जा सकता है। अधिकतम आउटपुट करंट 999mA से कम नहीं है, और अधिकतम आउटपुट पावर 12W से कम नहीं है।
बड़ी क्षमता लिथियम बैटरी बिजली की आपूर्ति, पूरे लोड पर 8 घंटे काम कर सकती है।
विशिष्ट सेवा:
वैश्विक विपणन नेटवर्क के माध्यम से, BASHette मुख्य भूमि चीन में ऑपरेटरों, बिजली विभागों, रेलवे विभागों, विश्वविद्यालयों, कारखानों और अन्य औद्योगिक उपयोगकर्ताओं के लिए कुशल और सुविधाजनक उत्पाद और तकनीकी सेवाएं प्रदान करता है। वैश्विक बिक्री नेटवर्क में 20 से अधिक देशों और क्षेत्रों जैसे कि यूनाइटेड शामिल हैं राज्यों, कनाडा, ब्राजील, अर्जेंटीना, जर्मनी, इटली, स्पेन, फ्रांस, दक्षिण अफ्रीका, मिस्र, वियतनाम, पाकिस्तान और इतने पर। उन्नत तकनीक, विश्वसनीय गुणवत्ता, उच्च गुणवत्ता वाली सेवा के साथ विश्व ग्राहकों की पुष्टि प्राप्त करने के लिए।
मूल उत्पाद पैरामीटर | ||||
बैक्सिट बेसेट पाइप डिटेक्टर विभिन्न मॉडल | ||||
नमूना | बीएक्सटी-5000जी | बीएक्सटी-6000जी | बीएक्सटी-6000ए | बीएक्सटी-8000जी |
का पता लगाने के गहराई |
5 | 6 | 6 | 8 |
कार्यरत आवृत्ति |
कम आवृत्ति/मध्यवर्ती आवृत्ति/उच्च आवृत्ति आरएफ / 50 हर्ट्ज |
512K, 1K 33K, 83K |
512k/1k/2k/8k 99k/65k/83k |
512/1k/ 33k/83k |
पोजीशनिंग शुद्धता |
प्लस या माइनस 5% की गहराई (आसन्न पाइपलाइनों से कोई हस्तक्षेप नहीं) |
प्लस या माइनस 5% की गहराई (आसन्न पाइपलाइनों से कोई हस्तक्षेप नहीं) |
प्लस या माइनस 5% की गहराई (आसन्न पाइपलाइनों से कोई हस्तक्षेप नहीं) |
प्लस या माइनस 5% की गहराई (आसन्न पाइपलाइनों से कोई हस्तक्षेप नहीं) |
कार्यरत तरीका |
शिखा/गर्त विधि | पीक वैल्यू मेथड/ट्रफ वैल्यू मेथड/चौड़ाई पीक/पीक तीर विधि |
पीक वैल्यू मेथड/ट्रफ वैल्यू मेथड/चौड़ाई पीक/पीक तीर विधि |
पीक वैल्यू मेथड/ट्रफ वैल्यू मेथड/चौड़ाई पीक/पीक तीर विधि |
खोज तरीका |
प्रत्यक्ष कनेक्शन विधि / क्लैंप विधि प्रेरण विधि |
प्रत्यक्ष कनेक्शन विधि / क्लैंप विधि प्रेरण विधि |
प्रत्यक्ष कनेक्शन विधि / क्लैंप विधि प्रेरण विधि |
प्रत्यक्ष कनेक्शन विधि / क्लैंप विधि प्रेरण विधि |
विफलता आवृत्ति (प्रति यूनिट) |
× | × | 2 | × |
समस्या निवारण | × | × | मैं | × |
एक स्टेंट | × | × | मैं | × |
डेटा संग्रहीत है | × | × | मैं | × |
कार्यरत तापमान |
'-10 ℃ ~ +55 ℃ | '-20 ℃ ~ +50 ℃ | '-20 ℃ ~ +50 ℃ | '-20 ℃ ~ +50 ℃ |
बैटरी | रिसीवर छह नंबर 2 लिथियम बैटरी ट्रांसमीटर आठ नंबर एक लिथियम बैटरी |
रिसीवर 7.4V लिथियम बैटरी बाल गोली मारो मशीन बिल्ट-इन 14.8 वी लिथियम बैटरी पैक |
रिसीवर 7.4V लिथियम बैटरी बाल गोली मारो मशीन बिल्ट-इन 14.8 वी लिथियम बैटरी पैक |
रिसीवर 7.4V लिथियम बैटरी बाल गोली मारो मशीन बिल्ट-इन 14.8 वी लिथियम बैटरी पैक |
आकार | रिसीवर 700 * 200 * 110 मिमी ट्रांसमीटर 160 * 160 * 390 मिमी |
रिसीवर 595 * 136 * 238 मिमी ट्रांसमीटर 348 * 228 * 84 मिमी |
रिसीवर 595 * 136 * 238 मिमी ट्रांसमीटर 348 * 228 * 84 मिमी |
रिसीवर 595 * 136 * 238 मिमी ट्रांसमीटर 348 * 228 * 84 मिमी |
वज़न की |
प्राप्तकर्ता 1.8 किग्रा (बैटरी के साथ) ट्रांसमीटर 1.7 किग्रा (बैटरी के साथ) |
प्राप्तकर्ता 1.6 किग्रा (बैटरी के साथ) ट्रांसमीटर 2.5 किग्रा (बैटरी के साथ) |
प्राप्तकर्ता 1.6 किग्रा (बैटरी के साथ) ट्रांसमीटर 2.5 किग्रा (बैटरी के साथ) |
प्राप्तकर्ता 1.6 किग्रा (बैटरी के साथ) ट्रांसमीटर 2.5 किग्रा (बैटरी के साथ) |
