उत्पाद मॉडल: | बीएक्सटी-वाईजेड-712 | इनपुट बिजली की आपूर्ति: | 220V50 हर्ट्ज |
---|---|---|---|
मशीन की शक्ति: | 150 डब्ल्यू | संवेदनशीलता रेंज: | गियर्स 1-10 |
संचरण की गति: | 25-28 मीटर | ||
हाई लाइट: | खाद्य सुई मेटल डिटेक्टर,सुई निरीक्षण मशीन संदेश,150w सुई मेटल डिटेक्टर |

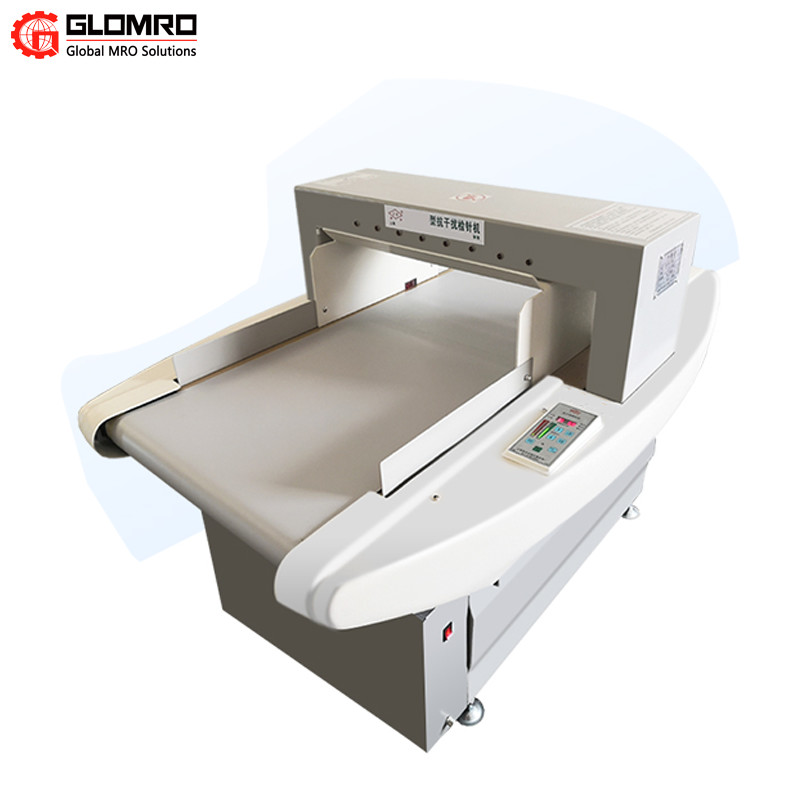

सुई परीक्षक
एक, एक मशीन परीक्षण के लिए प्रयोग किया जाता है
सुई निरीक्षण मशीन का कार्य सिद्धांत यह है कि पहले ऊपरी और निचले जांच सिग्नल प्राप्त करते हैं और संसाधित करते हैं, और फिर मजबूत विद्युत एकीकृत ब्लॉक, संवेदनशीलता नियंत्रण एकीकृत ब्लॉक, सिग्नल प्राप्त करने वाले एकीकृत ब्लॉक और सिग्नल आउटपुट एकीकृत ब्लॉक का पता लगाने का काम पूरा करते हैं।
जब सुई परीक्षण मशीन के माध्यम से सामान टूट गया है या लोहे की धातु और अन्य पदार्थ होते हैं, तो सुई परीक्षण मशीन को पास करने की अनुमति नहीं है, लौह धातु सुई परीक्षण मशीन का पता चला स्वचालित रूप से अलार्म होगा, और कन्वेयर बेल्ट की मूल स्थिति में वापस आ जाएगा चीज़ें;टूटी हुई सुई सिग्नल इंडिकेटर लाइट के स्थान के अनुसार इंस्पेक्टर जल्दी से टूटी हुई सुई का स्थान पा सकता है।इसके विपरीत, यदि किसी धातु का पता नहीं चलता है, तो वस्तु सुई निरीक्षण मशीन चैनल से गुजर सकती है।निर्यात वस्त्रों को टूटी हुई सुई का पता लगाने वाले नियमों के अनुसार, सुई निरीक्षण मशीन द्वारा टूटी हुई सुई का पता लगाने वाले सामानों का निर्यात किया जा सकता है।
二, सुई परीक्षण मशीन का निर्देश और संचालन मानक
परीक्षण उपकरण एक उच्च परिशुद्धता परीक्षण उपकरण है, इसलिए उपयोगकर्ता को निम्नलिखित नियमों का पालन करना चाहिए:
(एक) साधन आंदोलन की विधि:
1, चलती साधन विधि:
4-6 मजबूत पुरुषों का चयन करें, मशीन के दोनों किनारों पर खड़े हों, यंत्र के दो पंखों के निचले सिरे से हाथ, आप पूरी मशीन को इच्छानुसार घुमा सकते हैं।बिलकुल मना है
एक कन्वेयर शाफ्ट जो एक कन्वेयर बेल्ट को हाथ से समाप्त करता है।अन्यथा, ट्रांसमिशन शाफ्ट क्षतिग्रस्त हो जाएगा, इस प्रकार पहचान प्रभाव को नुकसान पहुंचाएगा।
2, पुश साधन विधि:
साधन के तल पर चार स्टीयरिंग व्हील हैं।स्तर पर चलते समय, केवल दो लोगों को साधन के दोनों किनारों पर खड़े होने और गंतव्य की ओर बल देने के लिए अपने हाथों का उपयोग करने की आवश्यकता होती है
बस आगे बढ़ाओ।लेकिन यह अन्य वस्तुओं से नहीं टकराना चाहिए।
(二) उपकरण लगाने की आवश्यकताएँ और विधियाँ:
1, उपकरण को कार्यशाला में उच्च वोल्टेज तारों के साथ नहीं रखा जा सकता है, ताकि बाहरी वर्तमान और रेडियो तरंगों से हस्तक्षेप न किया जा सके।
2, फ्लोरोसेंट लैंप के ऊपर उपकरण की स्थिति, उपकरण विमान से दो मीटर से अधिक दूर होनी चाहिए, और उपकरण का ऊपरी भाग सबसे अच्छा पंखा (छत का पंखा) स्थापित नहीं है,
साथ ही बाहरी हस्तक्षेप से बचने के लिए।
3. साधन के तल पर चार समर्थन बोल्ट हैं, जो क्षैतिज संतुलन समर्थन की भूमिका निभाते हैं।इसलिए, उपयोग करने से पहले चार समर्थन पिनों को समतल किया जाना चाहिए
संतुलन समर्थन।यह एक हस्तक्षेप-विरोधी भूमिका निभा सकता है।
उत्पाद मॉडल | बीएक्सटी-वाईजेड-712 बीएक्सटी-वाईजेड-812 |
बीएक्सटी-वाईजेड-715 बीएक्सटी-वाईजेड-815 |
बीएक्सटी-वाईजेड-720 बीएक्सटी-वाईजेड-820 |
बीएक्सटी-वाईजेड-725 बीएक्सटी-वाईजेड-825 |
बीएक्सटी-वाईजेड-730 बीएक्सटी-वाईजेड-830 |
इनपुट बिजली की आपूर्ति | 220v50 हर्ट्ज | ||||
मशीन की शक्ति | 150w | ||||
संवेदनशीलता सीमा | गियर्स 1-10 | ||||
संचरण की गति | 25-28 मीटर | ||||
निरीक्षण ऊंचाई मिमी | 120 | 150 | 200 | 250 | 300 |
निरीक्षण सटीकता मिमी | लोहे की गेंद का व्यास≥1.0 | आयरन बॉल डायमीटर≥1.2 | आयरन बॉल डायमीटर≥1.5 | लोहे की गेंद का व्यास≥2.0 | आयरन बॉल डायमीटर≥2.5 |
निरीक्षण चौड़ाई मिमी | 600 मिमी | ||||
उत्पाद का आकार सेमी | 165*103*92 | 165*103*95 | 165*103*100 | 165*103*105 | 165*103*110 |
नेट वजन / किग्रा | 160 | 160 | 165 | 165 |
170 |
मॉडल संख्या | बीएक्सटी-वाईजेड-एसटी | BXT-YZ-ST12 | BXT-YZ-ST15 | बीएक्सटी-वाईजेड-एसटी20 | BXT-YZ-ST25 | BXT-YZ-ST30 | BXT-YZ-ST35 | बीएक्सटी-वाईजेड-एसटी40 |
लोहे की गेंद व्यास | 0.5एफएमएम | 0.8Φmm | 1Φmm | 1.0-1.2Φmm | 1.2Φmm | 1.5Φmm | 2Φmm | 2.5Φmm |
गैर-लौह धातु जैसे तांबा और एल्यूमीनियम | 1एफमिमी | 1.2Φmm | 1.3Φmm | 1.5Φmm | 2Φmm | 2.5Φmm | 3.5Φmm | 4Φmm |
स्टेनलेस स्टील का SUS व्यास | 1.2एफएमएम | 1.5Φmm | 1.8Φmm | 1.8Φmm | 2.5Φmm | 3.5Φmm | 4Φmm | 4.5Φmm |
संवेदनशील गियर | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
निरीक्षण ऊंचाई मिमी | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
मॉडल संख्या | BXT-YZ-अल |
इनपुट बिजली की आपूर्ति | 220v50 हर्ट्ज |
इंजन की शक्ति | 60 डब्ल्यू |
मशीन की शक्ति | 90 डब्ल्यू |
उत्पाद का आकार मिमी | 1330 * 700 * 930 एमएम |
